一、產品簡介：

　　THZW化工軸流泵是臥式單級單吸懸臂式離心泵，其技術要求符合GB/T13008標準。主要應用于大流量、低揚程的化工流程，特別適用于制堿、制鹽發酵行業、冶金、磷肥等行業的蒸發濃縮、結晶、物料循環等強制循環工藝系統之中。

　　應用領域：

　　制堿行業：氫氧化鈉、碳酸鈉、氯化銨工序冷析、蒸銨廢液回收等工序蒸發濃縮；

　　制鹽行業：NaCI蒸發濃縮；

　　輕工行業：乳酸蒸發濃縮、酒精蒸發濃縮、VCNa食品保鮮劑的化學反應、糖液蒸發；

　　冶金：硫酸銅、硫酸鎳等蒸發濃縮；

　　磷肥廠：濕法磷酸濃縮、磷銨料漿濃縮；

　　芒硝廠：Na2S04蒸發器介質濃縮；

　　氧化鋁：鋁酸鈉堿液蒸發濃縮。

　　典型使用工況：氯堿、制鹽、磷酸、硫化堿、發酵等。

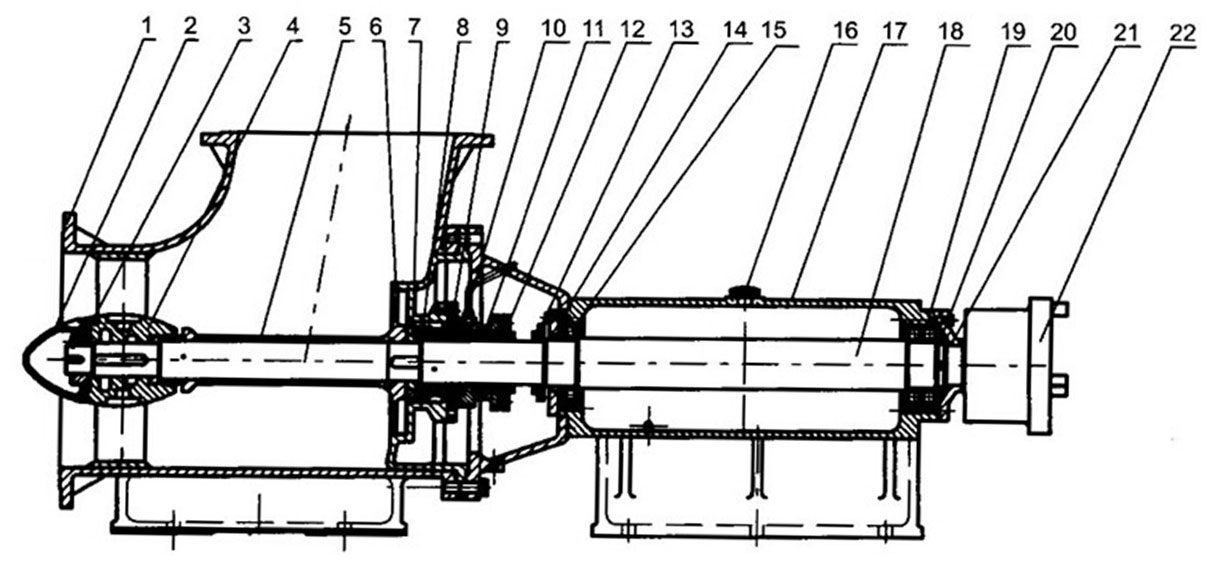

　　二、結構圖：

　　1、泵體2、導水錐3、葉輪螺母4、葉輪5、副葉輪軸套6、法蘭體

　　7、機械密封8、機封軸套9、泵蓋10、靜環壓蓋11、填料12、填料壓蓋

　　13、甩水盤14、軸承前蓋15、前軸承16、氣孔蓋17、懸架體18、軸

　　19、后軸承20、止退螺母、墊片21、軸承后蓋22、泵聯軸器

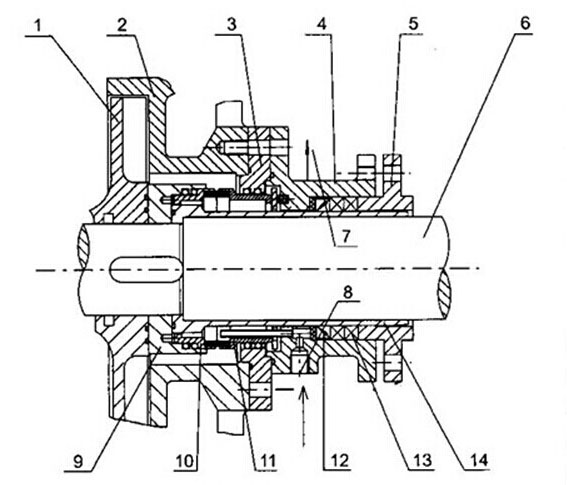

　　三、機封示意圖：

　　1、副葉輪2、法蘭體3、泵蓋4、填料蓋5、填料壓蓋6、軸7、冷卻水出

　　8、冷卻水進9、傳動座10、動環11、靜環12、骨架油封13、填料14、機封軸套
